80A DC 50V / 650W – 12V / 1300W – 24V / PWM Power Solar Energy Laadregelaar Met LCD En 5V USB Zonnepanelen Solar Charger Powerbank Zonnepaneel Opladen Accu Batterij Stroomvoorziening Blauw

Zeer gebruiksvriendelijke en eenvoudig te installeren laad regelaar. Geschikt voor 12 en 24 volt installaties, De maximale laadstroom vanaf de zonnepalen is 80 ampère en het verbruikers vermogen rechtstreeks op de laadregelaar is 80 ampère. Laadregelaar heeft een duidelijk LCD display waarmee snel de werking van paneel en accu wordt afgelezen en bedieningsknoppen om de regelaar volledig naar eigen wens in te stellen. Een dubbele USB uitgang, maximaal 2.5A voor het laden van uw telefoon of tablet. Uitgang voor het laden van uw accu, en uitgang om direct 12-24 volt verbruikers op aan te sluiten.

De solar laadregelaar is vanaf de fabriek ingesteld en direct klaar voor gebruik. Deze multifunctionele zonnelaad- en ontlaadregelaar heeft verschillende besturingsinstellingen die u naar eigen wensen kunt instellen.

Specificaties

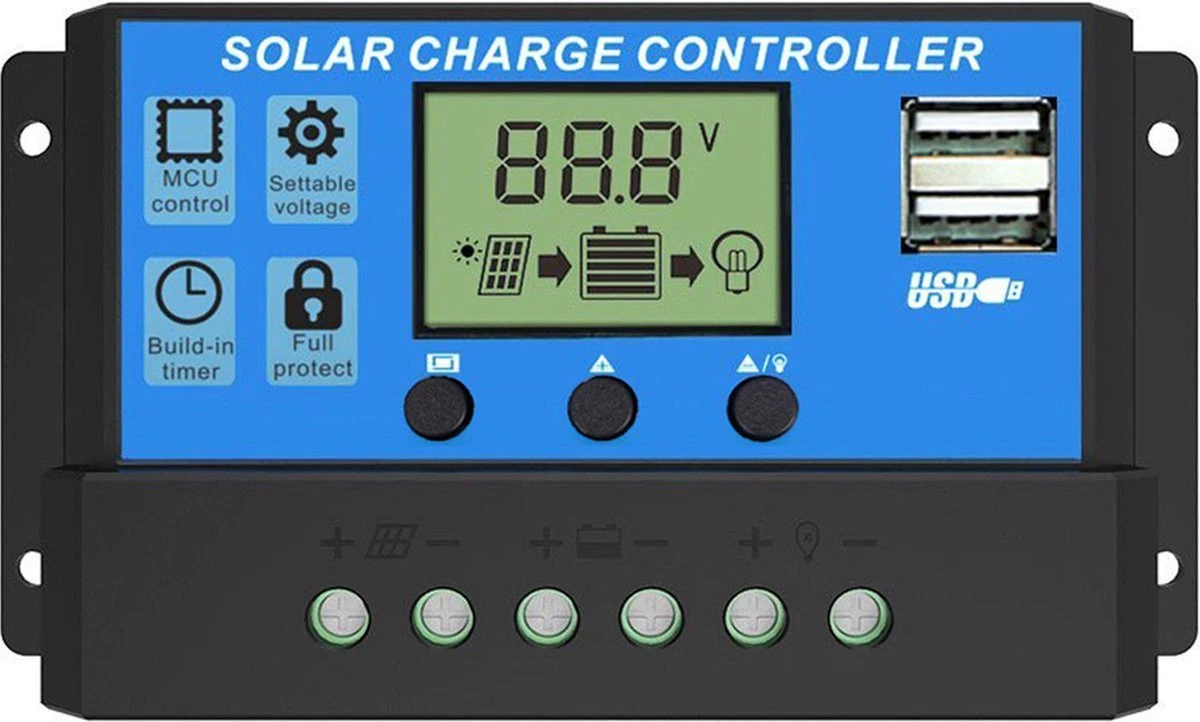

·laadregelaar heeft een groot en duidelijk displayweergave
·3 bedieningsknoppen voor het wijzigen van de instellingen
·2 usb uitgangen, (5 volt/2.5a ) voor opladen van gsm of tablet.
·ingebouwde microprocessor voor intelligent laden.
·kortsluitingsbeveiliging, open circuitbeveiliging, omgekeerde beveiliging, overbelasting beveiliging.
·geschikt voor loodzuur, agm en gel accu’s.
.accu spanning 9 tot 32 volt
.laadvermogen 80 ampère
.verbruikersvermogen 80 ampère (12 volt 650 watt, 24 volt 1300 watt)
.Systeem voltage 12 of 24 volt
.maximaal invoer zonnepaneel bij 12 volt installatie is 24 volt
.maximaal invoer zonnepaneel bij 24 volt installatie is 50 volt
.eigen stroomverbruik 10 mA

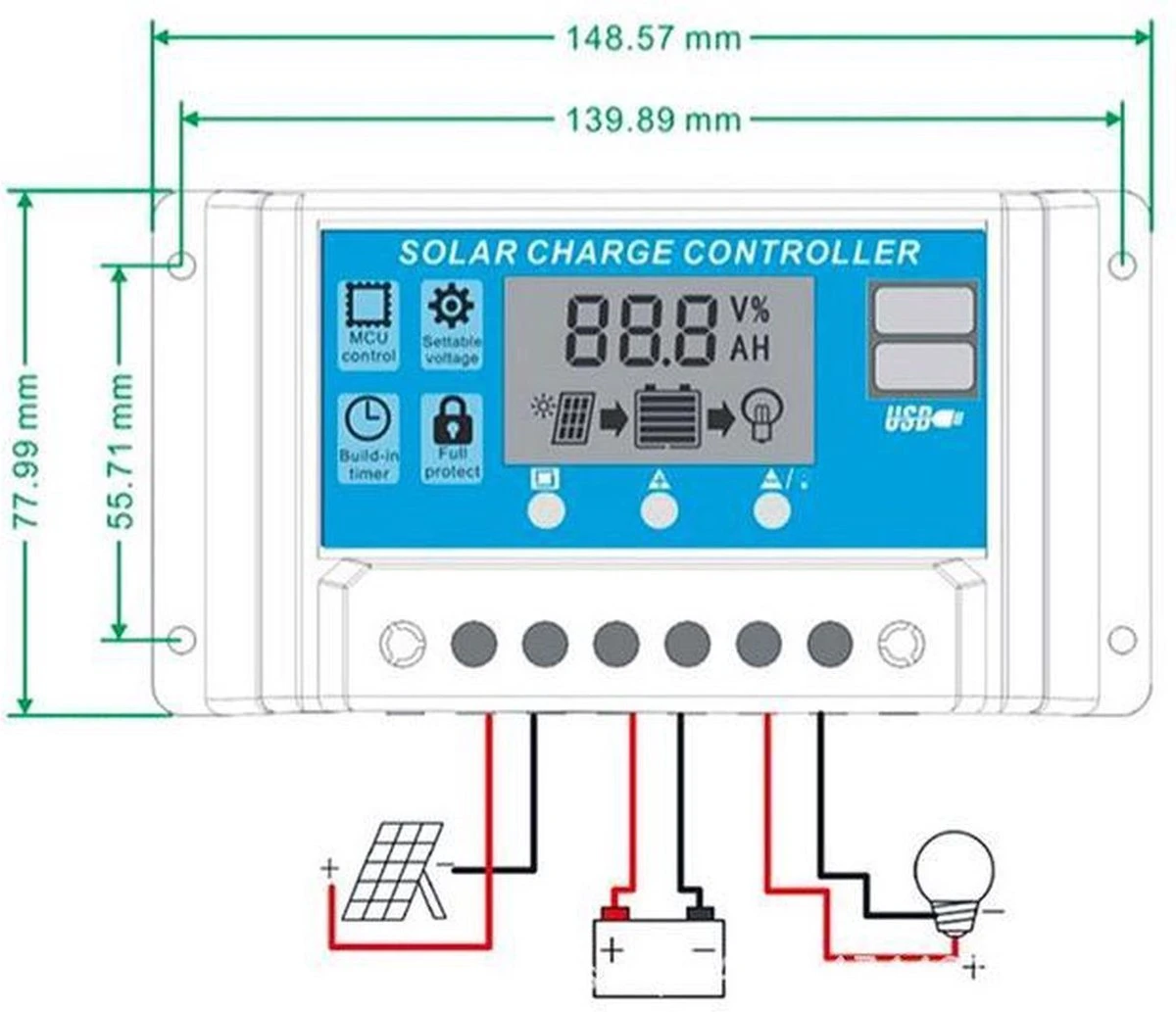

.afmeting: 130mm x 70mm x 30mm

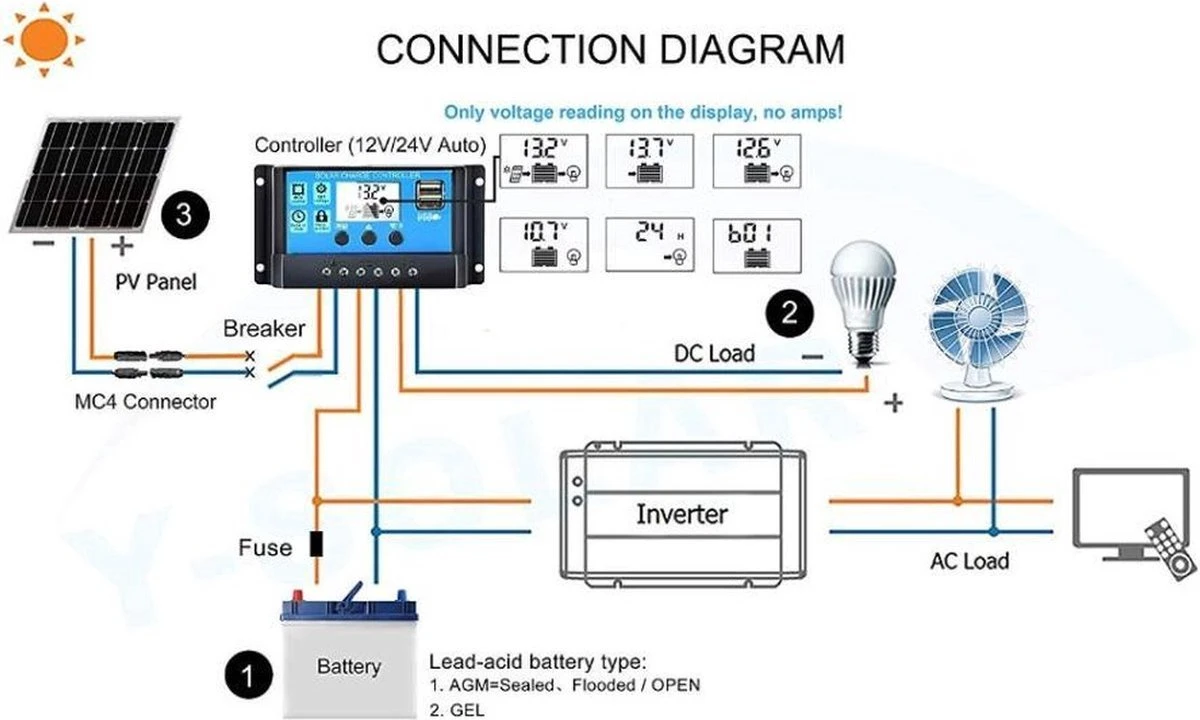

Aansluitvolgorde van accu, zonnepaneel en verbruikers.
1. Verbind de accu met de laadregelaar
2. Verbind de zonnepaneel aan op de laadregelaar.
3. Verbind nu de verbruikers aan de laadregelaar.
(Let hierbij goed op de dat de (+) plus en de (-) min goed wordt aangesloten).

Bij het de-installeren in omgekeerde volgorde.
1. Ontkoppel de verbruikers
2. Ontkoppel de zonnepaneel
3. Ontkoppel de accu

VEILIGHEIDS handleiding:
Bij het ontwerpen van de producten is volledig rekening gehouden met de veiligheid van personen en goederen.
De verkeerde aansluiting kan echter het uitvallen van het systeem of zelfs een veiligheidsongeval veroorzaken. Voor uw veiligheid en voordelen moeten de volgende regels worden nageleefd tijdens de operatie. De installatie van dit product moet de begeleiding van de professionals op dit gebied ondersteunen. Voorkom dat deze controller water, vocht en insecten bevat, om kortsluiting te voorkomen. Houd kinderen en onbruikbare personen uit de buurt van de controller. Houd de controller uit de buurt van elektrische verwarming, verwarming en andere elektrische apparaten op hoge temperatuur huishoudelijke apparaten; voorkom dat de controller direct aan isolatie lijdt. Controleer voor de aansluiting de nominale spanning van het zonnepaneel, de batterij en de belastingen. 12V nominale spanning is 12V, 24V nominale spanning is 24V. Zorg ervoor dat de verbindingen tussen de positieve en negatieve polen van zonnepanelen, batterij en belasting correct zijn. De diameter van de verbindingskabel moet overeenkomen met de vereisten van de stroom. Gebruik geen dunnere diameter kabel, de dunnere diameter. De grotere weerstand, dit zal hogere temperatuur en uitgangsvermogen veroorzaken afneemt. De totale nominale stroom van zonnepaneel en belastingen moet kleiner zijn dan de nominale stroom van de controller. Componenten van het systeem moeten correct en stevig zijn aangesloten. Voorkom dat de aansluitingen oxideren en beschimmelen om verbindingsproblemen te voorkomen.

Waarschuwing:
Sluit de controller aan op de accu voordat u hem aansluit op het zonnepaneel; gebruik geen voedingseenheid voor zonnepanelen om de belastingen direct.

Opmerkingen:
Gebruik geen lamp om het zonnepaneel op te laden (lamplicht is te zwak om op te laden)
Gelijkstroomvoedingsbron om het zonnepaneel te vervangen veroorzaakt problemen voor de controller.
Kies de geschikte draad waarvan de diameter niet te klein mag zijn, raadpleeg de parameter.

VERMELD LICHT EN KNOP.
Wanneer de rode LED (CHARGE) brandt, is de batterij sterk opgeladen; Wanneer de rode LED flikkert, wordt de batterij MPPT opgeladen in een constante spanning; wanneer de rode LED vaak uit is
Wanneer de groene LED (LOAD) brandt, werken de belastingen; wanneer de groene LED (LOAD) uit is, stoppen de belastingen niet meer. Drie kleuren veranderende LED (BATTERIJ), wanneer het licht rood is, geeft dit een lage spanning aan, groen geeft de batterij volledig opgeladen, oranje geeft de normale status aan.

PROBLEEM OPLOSSING
Verschijnsel: groene LED uit, batterij-indicator LED is rood.
Reden: laag voltage van de batterij

Oplossing:
A: Schakel de stroom uit, ontkoppel de belasting; sluit de lading opnieuw aan nadat de lading normaal is geworden.
B: Probleem met het laden van de batterij: verhoog de stroom van het zonnepaneel of vervang de batterij.
Verschijnsel: Batterij-indicator LED is oranje en laadindicatie-LED is groen, de belastingen kunnen niet werken.
Reden: overbelasting of kortsluiting zorgt ervoor dat de binnenste zekering van de regelaar wordt afgesneden
Oplossing: 10-20 minuten na het verhelpen van de storing, zal de zekering automatisch weer werken.
